12장 Disk Management And Scheduling



reference: kocw의 반효경 교수님 강의와 권진욱 교수님 강의(대학 정규 수업)
수업을 듣고나서 강의 교재를 타이핑하고 필기한 부분을 추가적으로 정리하였습니다.
웹뷰에서 toc를 제공합니다.
github의 md 파일로 보는 게 편하시다면, 여기로 이동해주시면 됩니다.

---

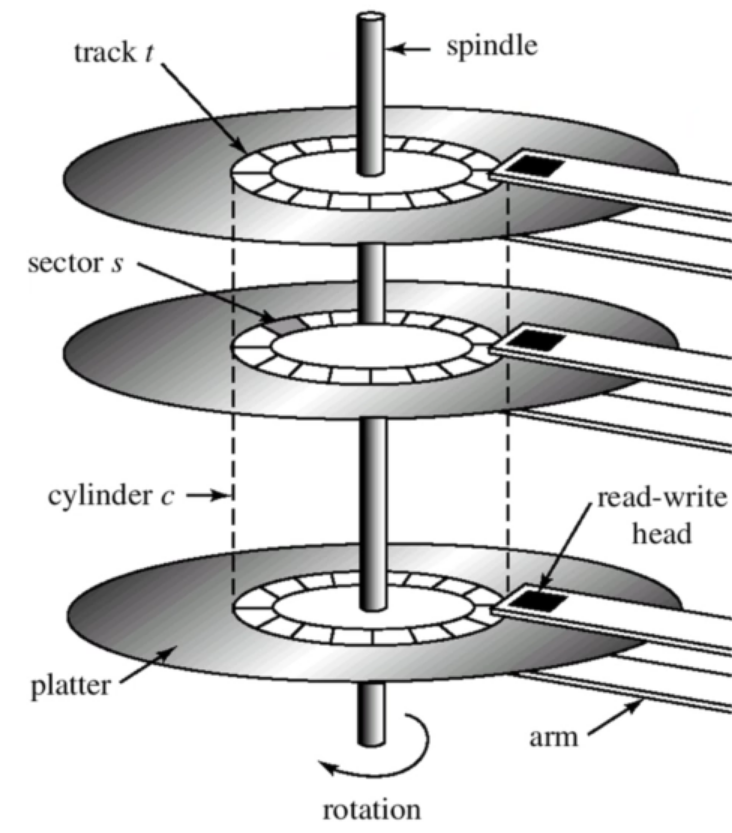

1 Disk Structure



logical block

• 디스크의 외부에서 보는 디스크의 단위 정보 저장 공간들
• 주소를 가진 1차원 배열처럼 취급
• 정보를 전송하는 최소 단위

sector

• logical block이 물리적인 디스크에 매핑된 위치
• Sector 0은 최외각 실린더의 첫 트랙에 있는 첫 번째 섹터이다.

2 Disk Management

Physical formatting (low level formatting)

• 디스크를 컨트롤러가 읽고 쓸 수 있도록 섹터들로 나누는 과정
• 각 섹터는 header + 실제 data(보통 512 Bytes) + trailer로 구성
• header와 trailer는 sector number, ECC(Error-Correcting Code) 등의 정보가 저장되며 controller가 직접 접근 및 운영

Partitioning

• 디스크를 하나 이상의 실린더 그룹으로 나누는 과정
  • 이미 섹터로 나눠저 있음.
• OS는 이것을 독립적 disk로 취급 (logical disk)

Logical Formatting

• 파일시스템을 만드는 것
• FAT, inode, free space 등의 구조 포함

Booting

• ROM에 있는 small bootstrap loader의 실행
• sector 0(boot block)을 load하여 실행
  • sector 0은 "full Bootstrap loader program" 임
• OS를 디스크에서 load하여 실행

3 Disk Scheduling

• Access Time의 구성
  • Seek Time
    • 헤드를 해당 실린더(track의 집합)로 움직이는데 걸리는 시간
    • arm을 앞뒤로 움직이는 시간
    • 가장 오랜 시간이 걸림
  • Rotational Latency
    • 헤드가 원하는 섹터에 도달하기까지 걸리는 회전지연시간
    • disk 또는 platter를 rotation하는데 걸리는 시간
  • Transfer Time
    • 실제 데이터의 전송 시간
    • seek time과 rotational latency에 비해 매우 짧은 시간이 걸림.
• Disk Bandwidth
  • 단위 시간 당 전송된 바이트의 수
• Disk Scheduling
  • Seek Time을 최소화하는 것이 목표
  • Seek Time => Seek distance

4 Disk Scheduling Algorithm

Seek Time을 최소화하는 것이 목표!

특정 실린더 위치에 head (arm)을 위치시켜야하는 것

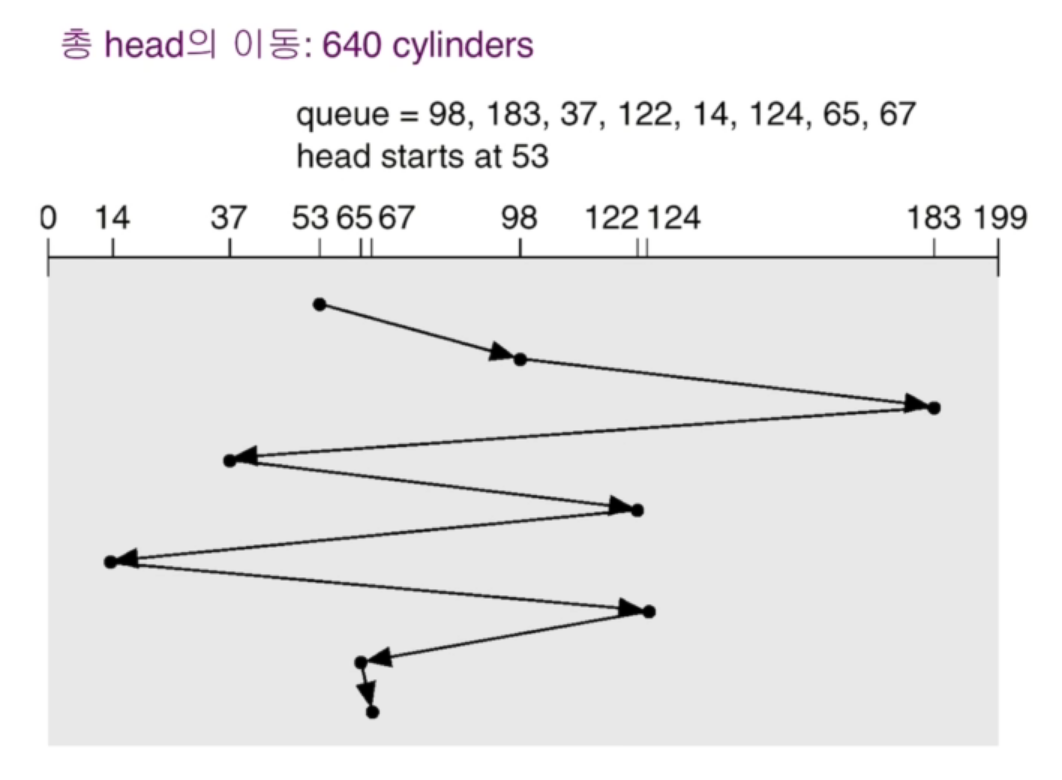

4-1. FCFS (First Come First Service)

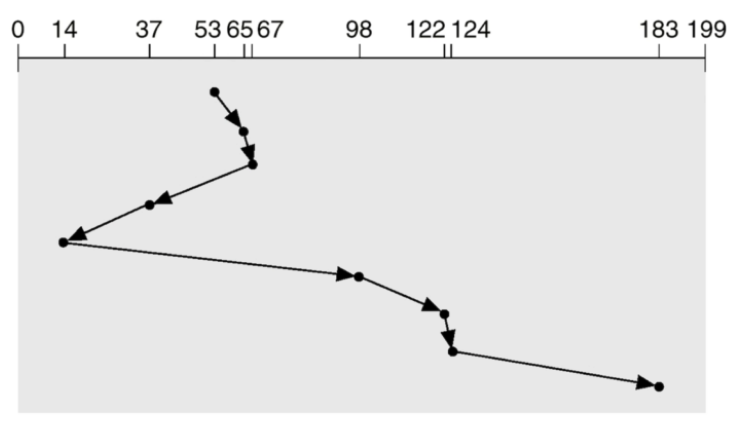

4-2. SSTF (Shortest Seek Time First)

• 문제점: starvation 문제가 발생할 수 있다.

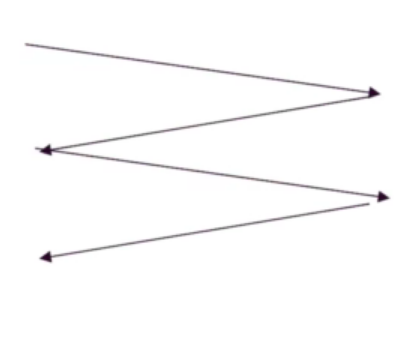

4-3. SCAN

• disk arm이 디스크의 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리한다.
• 다른 한쪽 끝에 도달하면 역방향으로 이동하며 오는 길목에 있는 모든 요청을 처리하며 다시 반대쪽 끝으로 이동한다.
• 문제점 : 실린더 위치에 따라 대기 시간이 다르다.

4-4. C-SCAN

• 헤드가 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리한다.
• 다른쪽 끝에 도달했으면 요청을 처리하지 않고 곧바로 출발점으로 다시 이동한다.
• 그래서 SCAN보다 균일한 대기 시간을 제공한다.

4-5. N-SCAN

• SCAN을 변형한 알고리즘
• 일단 arm이 한 방향으로 움직이기 시작하면 그 시점 이후에 도착한 job은 되돌아올 때 service한다.

4-6~7. LOOK and C-LOOK

• SCAN이나 C-SCAN은 헤드가 디스크 끝에서 끝으로 이동
• LOOK과 C-LOOK은 헤드가 진행 중이거나 그 방향에 더 이상 기다리는 요청이 없으면 헤드의 이동방향을 즉시 반대로 이동한다.
• C-LOOK (C: circular)은 LOOK에서 곧바로 출발점으로 다시 이동한다.
  • LOOK보다 균일한 대기 시간을 제공해줄 수 있다는 장점이 있다.

C-LOOK에 해당하는 그림, - 끝(199)까지 안가고 처음으로 되돌아가는 것을 확인할 수 있다.

5 Disk Scheduling Algorithm의 결정

• SCAN, C-SCAN 및 그 응용 알고리즘인 LOOK, C-LOOK 등이 일반적으로 디스크 입출력이 많은 시스템에서 효율적인 것으로 알려져 있다.
  • * 알려져 있다는 표현의 뜻: 전반적으로 성능이 괜찮지만 반드시 성능이 좋다고 말할 순 없다
• File의 할당 방법에 따라 디스크 요청이 영향을 받는다.
• 디스크 스케쥴링 알고리즘은 필요할 경우 다른 알고리즘으로 쉽게 교체할 수 있도록 OS와 별도의 모듈로 작성되는 것이 바람직하다.

6 Swap Space Management

Disk를 사용하는 두 가지 이유

• memory의 volatile(뜻: 휘발성의)한 특성 → file system
• 프로그램 실행을 위한 memory 공간 부족 → Swap Space (swap area)

Swap-Space

• Virtual Memory System에서는 디스크를 memory의 연장 공간으로 사용
• 파일 시스템 내부에 둘 수도 있으나 별도 partition 사용이 일반적
  • 공간 효율성보다는 속도 효율성이 우선
  • 일반 파일보다 훨씬 짧은 시간만 존재하고 자주 참조됨
  • 따라서, block의 크기 및 저장 방식이 일반 파일시스템과 다름
    • file system은 보통 512B 정도지만 swap area는 다양한 크기의 메모리 블락을 할당받음.

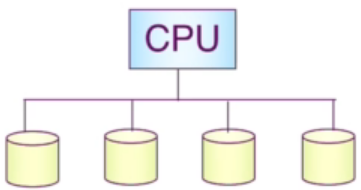

7 RAID

RAID (Redundant Array of Independent Disks)

• 여러 개의 디스크를 묶어서 사용
• 하나의 논리적 디스크로 만든다

RAID의 사용 목적

• 디스크 처리 속도 향상 (RAID 0)
  • 여러 디스크에 block의 내용을 분산 저장
  • 병렬적으로 읽는다. (interleaving, Striping)
• 신뢰성(Reliability) 향상 (RAID 1)
  • 동일 정보를 여러 디스크에 중복 저장
  • 하나의 디스크가 고장(failure)시 다른 디스크에서 읽어옴 (Mirroring, Shadowing)
  • 단순한 중복 저장이 아니라 일부 디스크에 parity를 저장하여 공간의 효율성을 높일 수 있다.
